屏蔽電纜有單層屏蔽和雙層屏蔽之分。雙層比單層的好，比雙絞屏蔽電纜性能更優異的是鎧裝型雙絞屏蔽電纜。DLT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

如兩層屏蔽層之間不彼此絕緣（相互導電）,只能視為一層屏蔽。DLT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

雙屏蔽先分屏蔽后總屏蔽，也有雙總屏蔽電纜但是作用不大，一般采用先分屏蔽后總屏蔽的居多。DLT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

屏蔽層應具有良好的接地，如果不接地因?yàn)槠帘螌用娣e大，有很大的寄生分布電容，將產生寄生耦合干擾。DLT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

單層屏蔽應采用一端等電位接地；雙層隔離屏蔽的內層應采用一端接地，外層則應兩端接地。DLT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

如鎧裝型雙絞屏蔽電纜（常用的型號規格：ASTP-120Ω（for RS485 & CAN） one pair 18 AWG）就是屬于雙屏蔽電纜的一種，其內屏蔽是編織屏蔽網+鋁箔，外屏蔽則是鋼帶鎧裝層，內屏蔽和外屏蔽之間還有一層絕緣隔離層。使用時，鋼帶鎧裝層兩端接地，zui內層屏蔽一端接地！可用于干擾嚴重、鼠害頻繁以及有防爆要求的場所。DLT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

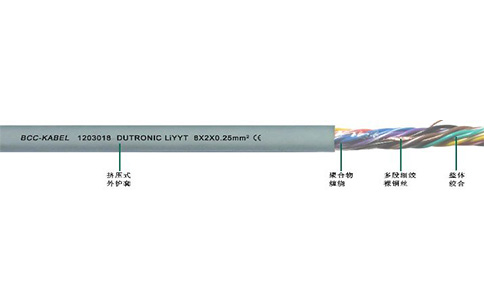

雙層屏蔽電纜組成結構及技術參數DLT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

導體：精細無氧裸銅絲，多股絞合，符合GB/T3956(VDE0295/IEC60228) Class5或Class6標準DLT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

絕緣：高強度改性PVC或進口PE材料，顏色區分（可以根據客戶要求來定制生產）DLT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

內護套：高強度特種復合護套專用材料（不同型號有所差別）DLT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

屏蔽：鋁箔包覆，銅網編織屏蔽，編織密度≥70%或85%以上，可有效防止來自內部和外部的干擾（不同型號有所差別）DLT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

外護套：高強度改性PVC或進口PUR材料DLT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

護套顏色：綠色，灰色，黑色（可根據客戶要求定制其他顏色）DLT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

額定電壓：<0.5mm，300/300V；≥0.5mm，300/500V；DLT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

測試電壓：2500VDLT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

使用溫度范圍：固定安裝：-40℃~80℃；移動使用：0℃~70℃DLT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

彎曲半徑：固定安裝：5X電纜外徑；移動使用：7.5X電纜外徑DLT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 問

  高柔性拖鏈電纜越軟越好嗎？

  答

  高柔性拖鏈電纜并不是越軟越好。雖然柔軟性對于拖鏈電纜在拖鏈系統中的順暢運行有一定的作用，可以減少彎曲應力，但是“軟”的釋義是物體結構疏松，受力后易變形（跟“硬”相對）。如果過于柔軟，可能會帶來一些問題。比如，可能會導致電纜的抗拉伸強度和抗擠壓能力下降，在一些復雜的應用環境中容易受損。

• 問

  如何確定電纜的截面積？

  答

  確定電纜截面積的關鍵因素是電流負荷和線路長度。可以參考電纜截面積計算公式或咨詢專業電氣工程師來進行準確的計算。
