電纜載流量估算口訣

電纜載流量估算口訣：UmT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

二點五下乘以九，往上減一順號走。 三十五乘三點五，雙雙成組減點五。 條件有變加折算，高溫九折銅升級。 穿管根數二三四，八七六折滿載流。UmT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

說明：UmT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

本節口訣對各種絕緣線(橡皮和塑料絕緣線)的載流量(安全電流)不是直接指出，而是”截面乘上一定的倍數”來表示，通過心算而得。由表5 3可以看出：倍數隨截面的增大而減小。UmT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

“二點五下乘以九，往上減一順號走”說的是2．5mm’及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。如2．5mm’導線，載流量為 2．5×9＝22．5(A)。從4mm’及以上導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減l，即4×8、6×7、10×6、16×5、 25×4。UmT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

“三十五乘三點五，雙雙成組減點五”，說的是35mm”的導線載流量為截面數的3．5倍，即35×3．5＝122．5(A)。從50mm’及以上的導線，其載流量與截面數之間的倍數關系變?yōu)閮蓚€(gè)兩個線號成一組，倍數依次減0．5。即50、70mm’導線的載流量為截面數的3倍；95、 120mm”導線載流量是其截面積數的2．5倍，依次類推。UmT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

“條件有變加折算，高溫九折銅升級”。上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。若鋁芯絕緣線明敷在環境溫度長期高于 25℃的地區，導線載流量可按上述口訣計算方法算出，然后再打九折即可；當使用的不是鋁線而是銅芯絕緣線，它的載流量要比同規格鋁線略大一些，可按上述口訣方法算出比鋁線加大一個線號的載流量。如16mm’銅線的載流量，可按25mm2鋁線計算。UmT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

計算電纜載流量選擇電纜（根據電流選擇電纜）：UmT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

導線的載流量與導線截面有關，也與導線的材料、型號、敷設方法以及環境溫度等有關，影響的因素較多，計算也較復雜。各種導線的載流量通常可以從手冊中查找。但利用口訣再配合一些簡單的心算，便可直接算出，不必查表。UmT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

口訣：鋁芯絕緣線載流量與截面的倍數關系 10下五，100上二， 25、35，四、三界， 70、95，兩倍半。穿管、溫度，八、九折。 裸線加一半。 銅線升級算。UmT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

說明：口訣對各種截面的載流量（安）不是直接指出的，而是用截面乘上一定的倍數來表示。為此將我國常用導線標稱截面（平方毫米）排列如下： 1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、 185…… UmT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

（1）第一句口訣指出鋁芯絕緣線載流量（安）、可按截面的倍數來計算。口訣中的阿拉伯?dāng)?shù)碼表示導線截面（平方毫米），漢字?jǐn)?shù)字表示倍數。把口訣的截面與倍數關系排列起來如下： UmT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

1～10 16、25 35、50 70、95 120以上 UmT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

五倍 四倍 三倍 二倍半 二倍  UmT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

現在再和口訣對照就更清楚了，口訣“10下五”是指截面在10以下，載流量都是截面數值的五倍。“100上二”（讀百上二）是指截面100以上的載流量是截面數值的二倍。截面為25與35是四倍和三倍的分界處。這就是口訣“25、35，四三界”。而截面70、95則為二點五倍。從上面的排列可以看出：除10 以下及100以上之外，中間的導線截面是每?jī)煞N規格屬同一種倍數。 例如鋁芯絕緣線，環境溫度為不大于25℃時的載流量的計算： 當截面為6平方毫米時，算得載流量為30安； 當截面為150平方毫米時，算得載流量為300安； 當截面為70平方毫米時，算得載流量為175安； UmT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

從上面的排列還可以看出：倍數隨截面的增大而減小，在倍數轉變的交界處，誤差稍大些。比如截面25與35是四倍與三倍的分界處，25屬四倍的范圍，它按口訣算為100安，但按手冊為97安；而35則相反，按口訣算為105安，但查表為117安。不過這對使用的影響并不大。當然，若能“胸中有數”，在選擇導線截面時，25的不讓它滿到100安，35的則可略為超過105安便更準確了。同樣，2.5平方毫米的導線位置在五倍的始端，實際便不止五倍（最大可達到 20安以上），不過為了減少導線內的電能損耗，通常電流都不用到這么大，手冊中一般只標12安。 UmT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

（2）后面三句口訣便是對條件改變的處理。“穿管、溫度，八、九折”是指：若是穿管敷設（包括槽板等敷設、即導線加有保護套層，不明露的），計算后，再打八折；若環境溫度超過25℃，計算后再打九折，若既穿管敷設，溫度又超過25℃，則打八折后再打九折，或簡單按一次打七折計算。 關于環境溫度，按規定是指夏天最熱月的平均最高溫度。實際上，溫度是變動的，一般情況下，它影響導線載流并不很大。因此，只對某些溫車間或較熱地區超過25℃較多時，才考慮打折扣。 UmT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

例如對鋁心絕緣線在不同條件下載流量的計算： UmT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

當截面為10平方毫米穿管時，則載流量為10×5×0.8═40安；若為高溫，則載流量為10×5×0.9═45安；若是穿管又高溫，則載流量為10×5×0.7═35安。UmT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

（3）對于裸鋁線的載流量，口訣指出“裸線加一半”即計算后再加一半。這是指同樣截面裸鋁線與鋁芯絕緣線比較，載流量可加大一半。 UmT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

例如對裸鋁線載流量的計算： UmT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

當截面為16平方毫米時，則載流量為16×4×1.5═96安，若在高溫下，則載流量為16×4×1.5×0.9=86.4安。 UmT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

(4)對于銅導線的載流量，口訣指出“銅線升級算”，即將銅導線的的截面排列順序提升一級，再按相應的鋁線條件計算。 UmT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

例如截面為35平方毫米裸銅線環境溫度為25℃，載流量的計算為：按升級為50平方毫米裸鋁線即得50×3×1.5=225安。UmT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

對于電纜，口訣中沒有介紹。一般直接埋地的高壓電纜，大體上可直接采用第一句口訣中的有關倍數計算。比如35平方毫米高壓鎧裝鋁芯電纜埋地敷設的載流量為35×3=105安。95平方毫米的約為95×2.5≈238安。 三相四線制中的零線截面，通常選為相線截面的1/2左右。當然也不得小于按機械強度要求所允許的最小截面。在單相線路中，由于零線和相線所通過的負荷電流相同，因此零線截面應與相線截面相同。UmT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

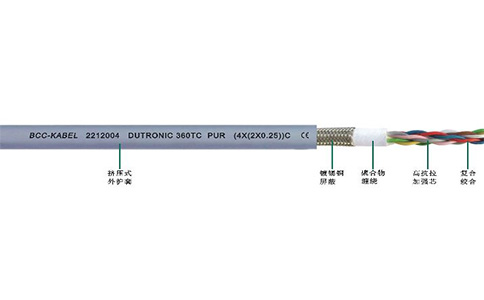

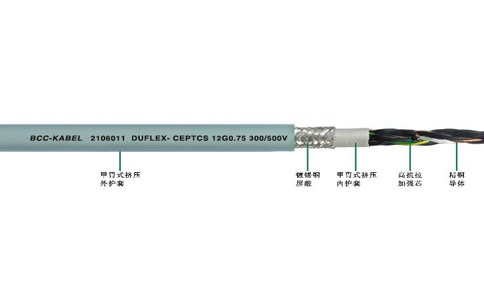

玖泰生產的拖鏈電纜導體采用銅導體，其載流量也可參照上述方法進行估算。UmT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 問

  為什么號稱幾百萬次的拖鏈電纜幾天就斷線了？

  答

  拖鏈電纜所謂的幾百萬次的拖鏈彎曲次數，是在特定實驗條件下得出的，并非在所有設備上都會有幾百萬次的拖鏈彎曲次數。當設備環境優于實驗環境時，電纜的拖鏈彎曲次數就高；反之，當設備環境較為惡劣時，可能導致電纜的拖鏈彎曲次數極速下降。

• 問

  拖鏈內電纜出現扭曲變形是什么原因？

  答

  拖鏈內電纜出現扭曲變形的原因主要有3種。一是拖鏈內的電纜不是真正的拖鏈電纜；二是拖鏈內的電纜選型不合適；三是拖鏈電纜沒有按照要求正確安裝。
