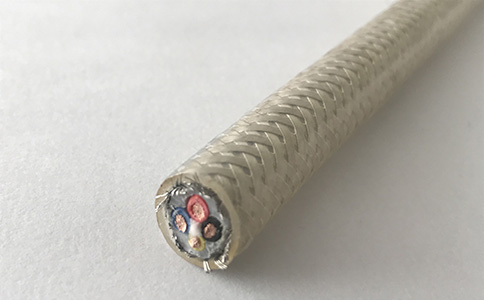

屏蔽拖鏈電纜的3種接地方式

拖鏈電纜具有良好的耐彎曲性和耐磨性，能夠適應不同的使用場景，在很多環境中都有很好的應用效果。dnD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

然而，在實際的工作場景中，由于信號干擾或環境不良等因素的影響，經常會出現設備無法正常運轉的情況。所以，為了提高傳輸效率，降低干擾，一般會采用屏蔽電纜。dnD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

拖鏈電纜的屏蔽層是為了保證在有電磁干擾環境下系統的傳輸性能，一方面屏蔽可以抵御外來電磁干擾，另一方面屏蔽也可以防止系統本身向外輻射電磁干擾，來自內部與外部的電磁干擾強度不同，對電纜屏蔽的要求也不同。dnD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

屏蔽拖鏈電纜的3種屏蔽層接地方式：dnD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

第一、 屏蔽層懸浮dnD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

這種接地方式只有屏蔽電場耦合干擾能力，沒有抑制磁場耦合干擾能力； dnD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

第二、單端接地dnD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

屏蔽拖鏈電的屏蔽層一端直接接地，另一端不接地或者通過保護接地，利用抑制電勢電位差達到消除電磁干擾的目的。dnD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

這種接地方式的原理是利用非接地端的屏蔽層對地之間有感應電壓存在，但屏蔽層無電勢環流通過，流過負載電阻之后，再通過屏蔽層返回信號源，所以產生的磁場干擾相互抵消?？梢院芎玫囊种拼艌龈蓴_，同時也能很好的抵制磁場耦合干擾。 dnD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

第三、兩端接地dnD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

屏蔽拖鏈電纜的屏蔽層兩端直接接地。dnD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

這種接地方式是利用電勢環流來減小干擾，因為電纜電勢不相等，會形成很大的電勢環流，環流會對信號產生抵消衰減效果。但兩端接地的方式抑制磁場耦合干擾的能力比單端接地方式要差，相同點是都具有屏蔽電場耦合干擾作用。dnD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 問

  為什么號稱幾百萬次的拖鏈電纜幾天就斷線了？

  答

  拖鏈電纜所謂的幾百萬次的拖鏈彎曲次數，是在特定實驗條件下得出的，并非在所有設備上都會有幾百萬次的拖鏈彎曲次數。當設備環境優于實驗環境時，電纜的拖鏈彎曲次數就高；反之，當設備環境較為惡劣時，可能導致電纜的拖鏈彎曲次數極速下降。

• 問

  究竟是國標拖鏈電纜還是國標電纜？

  答

  在我們國家的電工專業術語中，并不包含“拖鏈電纜”這一名詞，這意味著不存在國標拖鏈電纜。拖鏈電纜是指可跟隨拖鏈來回往復移動使用，而不易磨損的高柔性電纜。滿足這個條件的國標電纜都可稱作拖鏈電纜。
