什么是柔性電纜

文章出處：www.meizou.com.cn 作者：玖泰特種電纜時間：2024-07-06 08:37:56 瀏覽量：返回上一頁

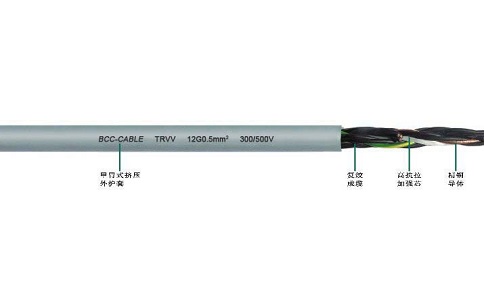

柔性電纜（Flexible cable ）是電力傳輸材料，信號傳遞載體的首選電纜，可用于偶爾移動使用及來回往復運動的場合。

柔性電纜的導線結構主要依據DIN VDE 0295和IEC 228標準class 5和class 6的絞合銅導線結構，護套多采用低黏性，柔性耐磨材料，以減緩電纜在連續往復運動中的磨損率。

柔性電纜分類

玖泰柔性電纜根據應用場合分類主要有2種：固定安裝柔性電纜和移動使用柔性電纜。

移動使用柔性電纜則根據不同的使用應用場合分為拖鏈電纜、機器人電纜、卷筒電纜、傳感器/編碼器電纜、伺服電機電纜等

柔性電纜安裝要求

柔性電纜的安裝使用時，為了保證電纜的正常使用及使用壽命，需要注意其柔性電纜彎曲半徑。

移動使用柔性電纜不同于固定安裝柔性電纜，在安裝中請參照如下的安裝與注意事項：

1、柔性電纜的敷設不能扭曲，即不可從電纜卷筒或電纜盤的某一端解開電纜，而應先旋轉卷筒或電纜盤將電纜展開，必要時可將電纜展開或懸掛起來，用于該場合的電纜只能直接從電纜卷上取得；
2、必須注意柔性電纜的最小彎曲半徑；
3、柔性電纜必須松散的并排敷設在拖鏈中，盡可能分開排列，用隔片分開或穿入支架空擋的分離空洞中，在拖鏈中電纜間的空隙至少應為電纜直徑的10%；
4、拖鏈中的柔性電纜不得相互接觸或困在一起；
5、柔性電纜的兩點都必須固定，或至少在拖鏈的運動端必須固定。一般電纜的移動點離拖鏈端部的距離應為電纜直徑的20-30倍；
6、請確保柔性電纜在彎曲半徑內完全移動，即不可強迫移動。這樣電纜彼此間或與導向裝置這間可經相對移動。經過一段時間的操作后，最好檢查一下電纜的位置。該檢查必須在推拉移動后進行；
7、如果拖鏈折斷，則其柔性電纜也需要更換，因為過度拉伸造成的損壞無法避免。

柔性電纜的優點

柔性電纜采用優質的彈性體材料，具有耐彎曲、耐油、耐磨、耐酸堿的特性，大多使用在伺服電機、機器人、起重機、自動化設備等。

滿足同樣電氣要求情況下，柔性電纜比其他同類電纜外徑小、自重輕。柔性電纜彎曲性能非常好，最小彎曲半徑可達到4倍電纜外徑。

柔性電纜廣泛應用于作控制連接線和信號傳輸，在有彎曲要求的控制單元中，專為在持續彎曲、自由移動和強制運動的拖鏈系統中，同時能保持電纜柔軟移動的場合的要求，干燥或潮濕的室內環境可以使電纜壽命更長，也可用于室外。

問
拖鏈電纜按耐彎曲次數命名合理嗎？

答
拖鏈電纜按耐彎曲次數命名不合理。同型號、同規格的同款拖鏈電纜，在雕刻機上可運行至少500萬次，在貼片機上可運行1億次，稱這款拖鏈電纜為500萬次拖鏈電纜，還是1億次拖鏈電纜呢？無論是按照哪種設備的電纜按耐彎曲次數命名，都是以偏概全，都會給其他設備中的拖鏈電纜耐彎曲次數產生誤導。
問
超柔線比高柔線好嗎？

答
顧名思義，人們往往會認為超柔線比高柔線好，但事實可能并非如此。至今為止，沒有國家標準或權威機構給出超柔線與高柔線的明確釋義。超柔線與高柔線多體現在電纜生產廠家的企業標準中，具有一定的局限性，因此，不同廠家的超柔線比高柔線不具有可比性。
